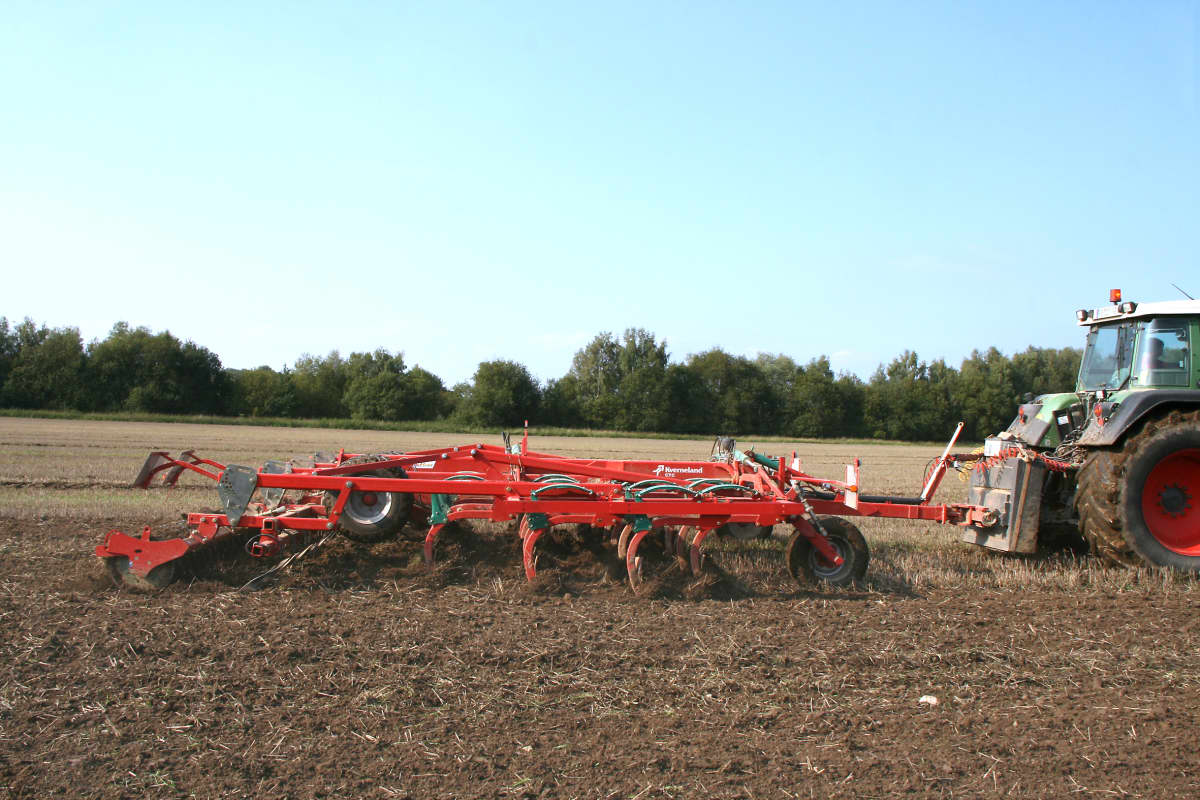

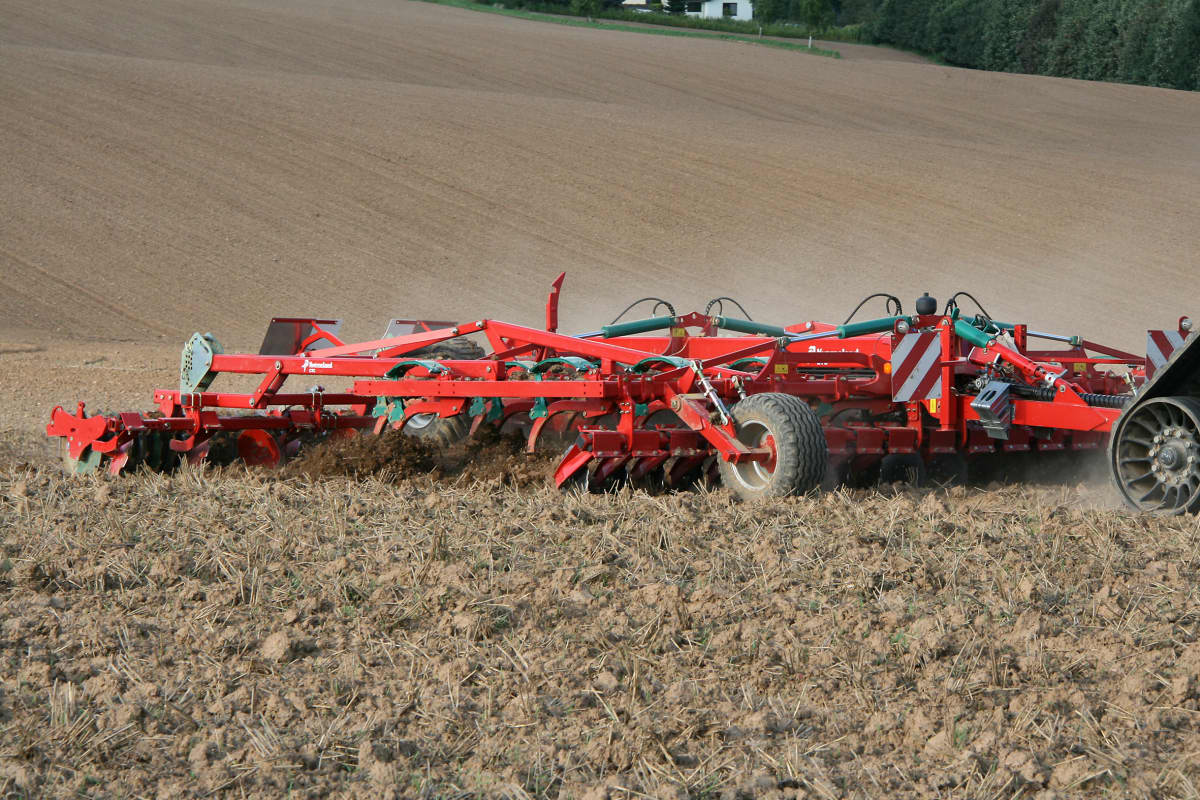

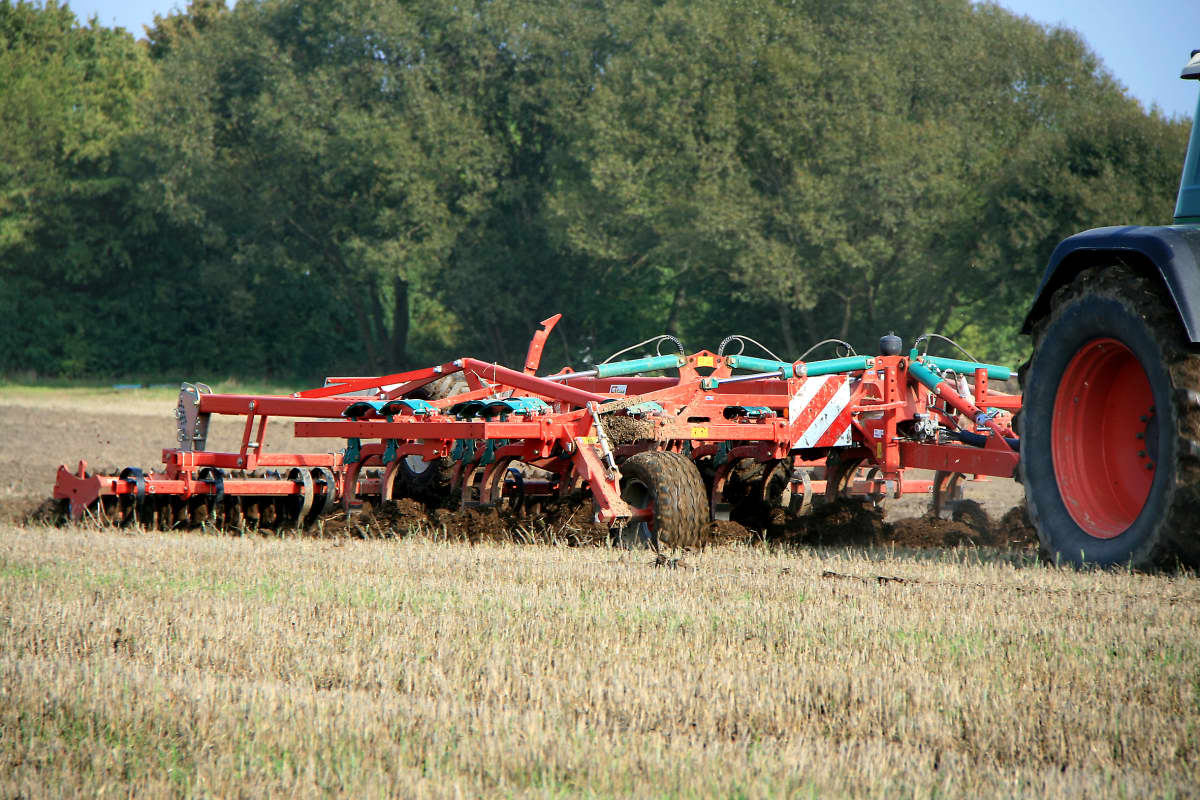

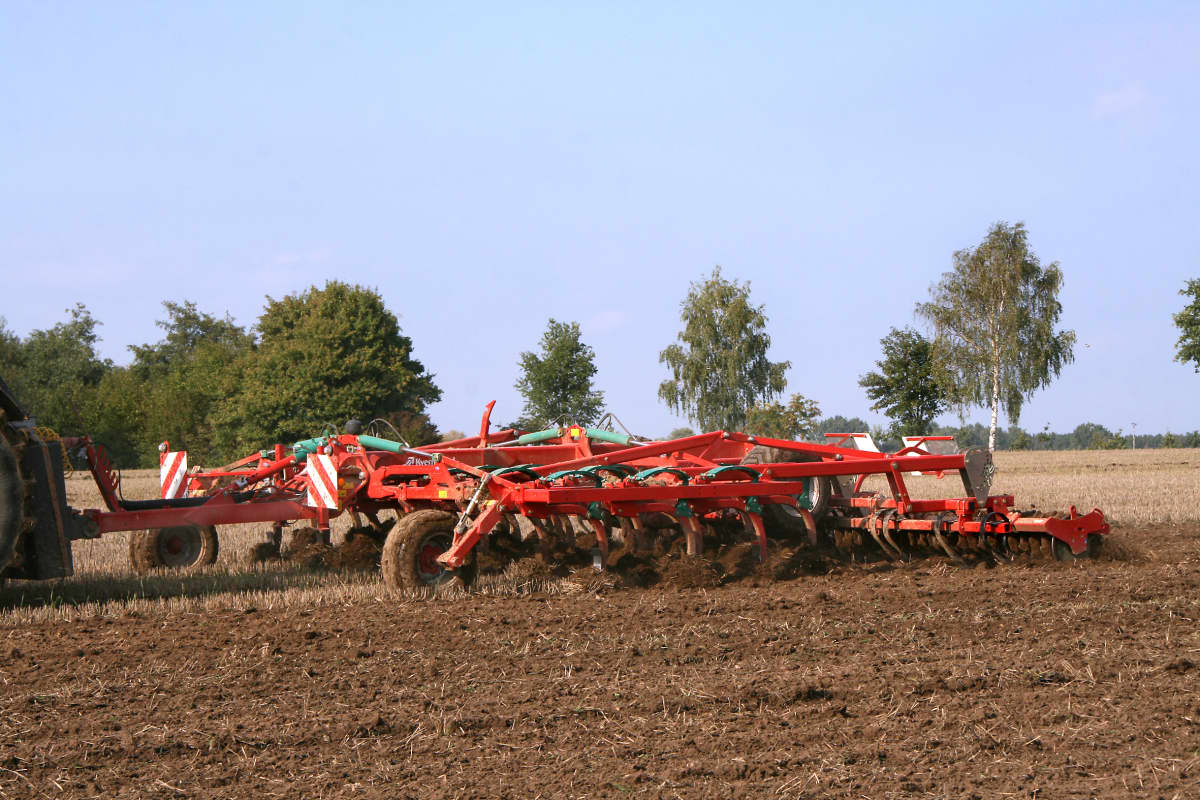

Kverneland CTC
CTC - Laboreo de profundidad y superficial
El laboreo del rastrojo, especialmente dentro de un programa de mínimo laboreo o siembra directa, conserva la estructura y la humedad del suelo y limita la erosión. Es una operación que requiere gran consideración.
Destacado
Corte completo, mezcla perfecta y nivelación Mínima potencia de tiro necesaria Mantenimiento reducido Adaptable a poca y a media profundidad Gran rendimiento gracias a la alta velocidadDescripción
Kverneland CTC está disponible en diferentes configuraciones dependiendo de las condiciones de uso, pero también de la potencia disponible en el tractor:

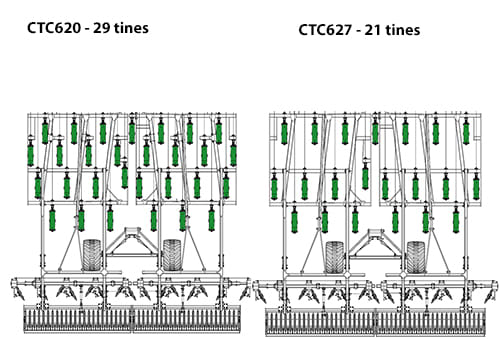

El CTC tiene una disposición de los brazos bien organizada en 3 filas con una separación de 270mm o 4 filas con una separación de 200mm. La capacidad con residuos largos ha sido un punto de atención durante el proceso de diseño, garantizando una mezcla óptima y un cultivo intensivo.
La posición de los brazos se ha optimizado para garantizar el flujo de tierra suave en todo el ancho de trabajo, pero también alrededor de las ruedas de circulación. Es posible llegar a la profundidad de trabajo máxima de 30cm. El elevado despeje entre hileras, de hasta un máximo de 150cm, y el despeje en altura bajo el chasis de 870mm, garantizan un funcionamiento sin bloqueos.
Los brazos Tríflex 700 pueden equipar las siguientes puntas:
- Punta reversible 65
- Knock-On 80
- Knock-On 150
- Knock-On 250
- Knock-On 320
- Golondrina 320
- Tiger 2 (70 con carburo)
- Golondrinas con carburo 320
Características

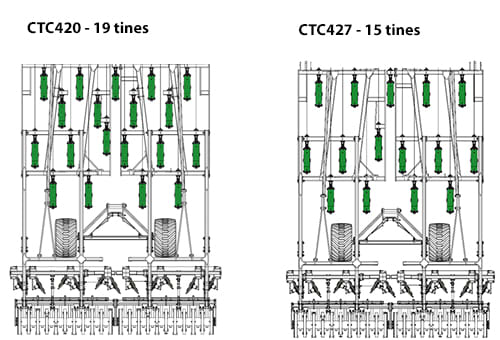

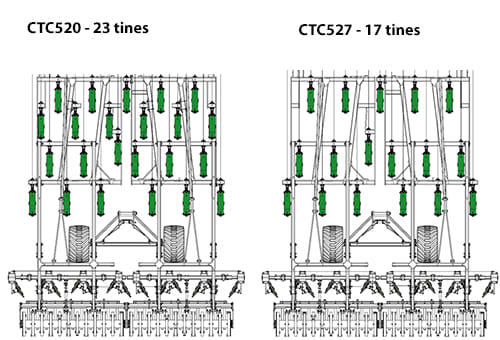

El CTC se fabrica con anchos de trabajo de 4.00, 5.00 y 6.00 m, con los brazos dispuestos en 3 hileras cada 270 mm o en 4 hileras cada 200 mm.
Gran despeje. Su robustez y diseño del brazo permite un el despeje de 870 mm. Esto junto con la separación entre brazos y la distancia entre las hileras de brazos, asegura un óptimo trabajo del chísel, incluso en condiciones de abundante rastrojo no picado.
Control de la profundidad de trabajo. La profundidad de trabajo se controla mediante la combinación de las ruedas delanteras (340/55x16) y el rodillo trasero.
Brazo Triflex 700: Máxima estabilidad y seguridad.
La ventaja principal de usar un brazo tubular (de perfil cuadrado hueco) es la propia elasticidad del brazo. El concepto de brazo tubular permite que la punta de trabajo se desplace lateralmente para superar obstáculos, pero también para vibrar lateralmente y conseguir un excelente efecto desterronador. Con los brazos Triflex, el chasis está sometido a menos tensiones laterales por lo que el conjunto de la máquina puede ser más ligero. Brazos y desgaste están totalmente templados en la fábrica Kverneland Klepp en Noruega. Asegura la durabilidad, resistencia y flexibilidad naturales del material usado a través de la alta tecnología de tratamientos térmicos de Kverneland. Y sobre todo, asegura el uso del peso mínimo imprescindible por cada brazo. Sin engrase. El temple al que se someten las piezas que componen el brazo permite soportar esfuerzos importantes y movimientos continuos sin que sufra desgaste en las zonas de pivote durante el trabajo en campo. Los brazos con protección mediante ballesta (non stop) tampoco requieren de engrasador ni de ajustes complicados. Se trata de un sistema de fiabilidad y calidad contrastada.
Los brazos Triflex700 pueden incorporar una amplia gama de puntas para adaptar la máquina a los requisitos del terreno; profundidad y abundancia de rastrojo: 7 tipos distintos de puntas Knock-on, es la forma más rápida de adaptar una máquina al trabajo requerido, o de sustituir las piezas de desgaste.
Las puntas de 80mm combinadas con las golondrinas de 345mm aseguran la penetración en el suelo a la vez que el corte de la totalidad de la superficie trabajada dificultando el rebrote de las malas hierbas.
Las puntas Tiger II de 70 también se adaptan al brazo Triflex700. Su diseño específico asegura la penetrabilidad con el mínimo esfuerzo de tiro La forma de las pletinas de Tungsteno está diseñada para proteger la base de apoyo de las mismas asegurando mayor durabilidad y vida útil.
Todas las puntas son combinables con los deflectores Knock-on.
Haga click aquí para mayor información sobre el sistema Knock-on.

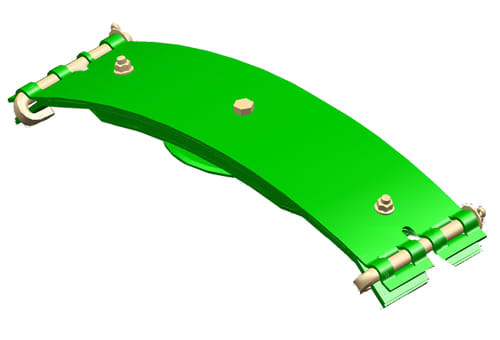

Protección con Ballesta Kverneland. La tecnología procedente de la gama de arados garantiza una gran fiabilidad y minimiza el mantenimiento. Se trata de un verdadero sistema de protección 3D, la ballesta Kverneland y la geometría de sujeción del brazo permiten profundidades de trabajo hasta 35 o 40cm según el modelo.
La resistencia de la ballesta corresponde a aplicar un esfuerzo equivalente a 640kg en la punta. La ballesta permite mantener la uniformidad de la profundidad de trabajo, una buena estabilidad independientemente del tipo de suelo y minimiza el efecto de tecleado de los brazos, manteniendo así el consumo de combustible en el mínimo posible.
Protección con Fusible. Los componentes básicos del brazo y las características son idénticos. La seguridad la consigue un tornillo fusible de 12mm instalado entre la brida y el brazo. El tornillo se parte a partir de esfuerzos de 2.000kg, pero antes de partirse permite el movimiento vertical del brazo hasta 10cm de altura lo que evita roturas demasiado frecuentes. Este efecto es parecido al que se consigue con el Vibromat de los arados.
Discos niveladores:
- Cada disco está sujeto mediante un brazo individual protegido por sistema de tetra-silenbloc al sub-chasis que los acopla al rodillo trasero y al chasis principal. Este sistema permite superar obstáculos en el terreno y nivelar sin inconvenientes.
- Ajuste centralizado para adaptar el chísel a condiciones de terreno y profundidad variables.

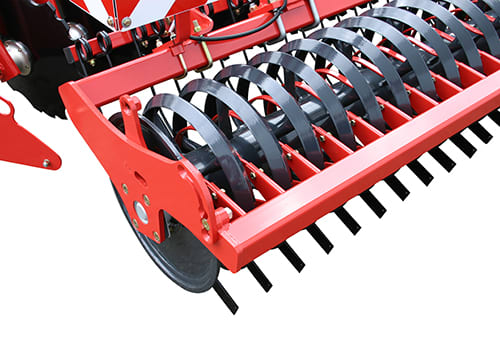

Rastrilla de dedos:
- Dedos de ø12mm dispuestos en 2 hileras, para suelos finos y medios, se pueden instalar por delante del rodillo .
- Ángulo de trabajo ajustable en 4 posiciones.
- Profundidad de trabajo ajustable mediante husillo.

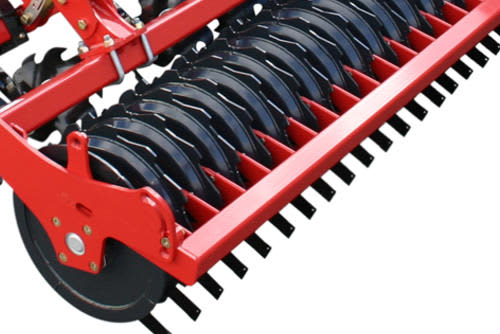

Actipack Ø 560 mm – 205 kg/m
- El rodillo Actipack debe su eficacia y calidad de trabajo del suelo a su peso aplicado sobre los discos de corte de terrones y la intervención activa de los patines y cuchillas intercaladas.
- Se produce una fricción importante entre los terrones y los elementos activos del rodillo que consiguen un efecto óptimo desterronador y finalizador de la superficie pudiéndola convertir en un lecho de siembra conseguido de forma muy eficiente.
- La presión de los discos y las cuchillas es ajustable, incluso se pueden dejar las cuchillas en posición inactiva para realizar un trabajo de protección de la superficie del terreno ante las inclemencias del tiempo.
Actiring Ø 560 mm – 160 kg/m
- El Actiring es la versión ligera del Actipack.
- Se usa la misma estructura de discos y cuchillas pero de peso propio muy inferior.
- Los discos se han sustituido por anillos de perfil en V. De esta forma el rodillo queda aligerado en 60kg/m cosa que es primordial para trabajar con tractores muy ligeros de peso.
- El perfil V de los anillos es menos agresivo que los discos del Actipack, por lo que el rodillo Actiring es más apropiado para terrenos ligeros o arenosos.
- El sistema de resorte de los patines y las cuchillas que son más estrechos en el Actiring que en el Actipack se ha diseñado para permitir el paso de las piedras.
- El ángulo y el diseño del rodillo están pensados para facilitar la salida de cualquier obstáculo que entre en el interior de la estructura y permitir la circulación de materiales.

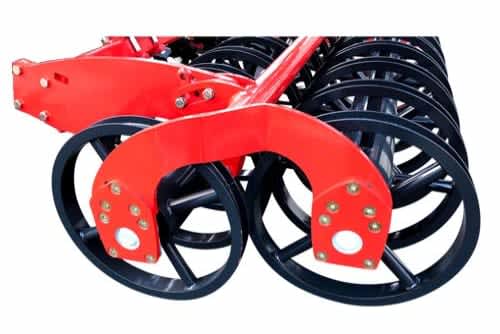

Actipress Twin Ø 565mm - 250kg/m
- Destinado a suelos extremadamente ligeros y arenosos. Doble rodillo de perfil de U de gran diámetro.
- Rotura de terrones de arena
- Consolidación homogenea en suelo arenoso y seco.
Características técnicas
Características técnicas
Descargar catálogoModelo | CTC 400 | CTC 500 | CTC 600 | |
---|---|---|---|---|
Chasis | Semi-susp. Plegable | Semi-susp. Plegable | Semi-susp. Plegable | |
Ancho trabajo (m) | 4,00 | 5,00 | 6,00 | |
Ancho circulación (m) | 3,00 | 3,00 | 3,00 | |
Brazo | Triflex 700 con ballesta o con fusible | Triflex 700 con ballesta o con fusible | Triflex 700 con ballesta o con fusible | |
Nº hil.brazos / separación entre hil. (mm) | 3 hil. a 270mm / 4 hil. a 200mm | 3 hil. a 270mm / 4 hil. a 200mm | 3 hil. a 270mm / 4 hil. a 200mm | |
Nº brazos / Ancho de trabajo | 15 (sep.270mm en 3 hiler.) / 4.00m | 17 (sep.270mm en 3 hiler.) / 4.60m | 21 (sep.270mm en 3 hiler.) / 5.70m | |
Nº brazos / Ancho de trabajo | 19 (sep.200mm en 4 hiler.) / 3.80m | 23 (sep.200mm en 4 hiler.) / 4.60m | 29 (sep.200mm en 4 hiler.) / 5.80m | |
Chasis (mm) | Secc.Cuad.Chas.: 200×200mm / Secc.Cuad.Pleg.: 100×100mm | Secc.Cuad.Chas.: 200×200mm / Secc.Cuad.Pleg.: 100×100mm | Secc.Cuad.Chas.: 200×200mm / Secc.Cuad.Pleg.: 100×100mm | |
Enganche | Cat. III / Cat. IV Barra trans. / anillo | Cat. III / Cat. IV Barra trans. / anillo | Cat. III / Cat. IV Barra trans. / anillo | |
Despeje bajo chasis (mm) | 870 | 870 | 870 | |
Separación entre brazos (mm) | 270mm en 3 hil. / 200mm en 4 hil. | 270mm en 3 hil. / 200mm en 4 hil. | 270mm en 3 hil. / 200mm en 4 hil. | |
Equipo delantero | FMD / FCD en discos delanteros (sólo para versiones de 3 hil.) | FMD / FCD en discos delanteros (sólo para versiones de 3 hil.) | FMD / FCD en discos delanteros (sólo para versiones de 3 hil.) | |
Nivelación | Paletas nivel. / Discos nivel. / Grad.Disc.Tras | Paletas nivel. / Discos nivel. / Grad.Disc.Tras | Paletas nivel. / Discos nivel. / Grad.Disc.Tras | |
Rodillos | Jaula (ø 550mm), Dbl.Jaula (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 560mm), Actipress Twin (ø 560mm) | Jaula (ø 550mm), Dbl.Jaula (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 560mm), Actipress Twin (ø 560mm) | Jaula (ø 550mm), Dbl.Jaula (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 560mm), Actipress Twin (ø 560mm) | |
a-drill | a-drill 200 / a-drill 500 | a-drill 200 / a-drill 500 | a-drill 200 / a-drill 500 | |
Ruedas de circulación | 400/60 x 15.5 or 480/45 x 17 | 400/60 x 15.5 or 480/45 x 17 | 400/60 x 15.5 or 480/45 x 17 | |
Ruedas de control | 340/55×16 | 340/55×16 | 340/55×16 | |
Frenos | Neumático / Hidráulico | Neumático / Hidráulico | Neumático / Hidráulico | |
Potencia mín./máx. (cv) | 145/300 | 175/350 | 205/400 | |
Peso sin equ.add. (kg)* | 3.800 | 4.200 | 5.000 |
* No homologado para circulación por carretera en la UE (ni en España).
** CTC -NS-frenos hidr. 25 km/h; ruedas 400/60x15.5; Barra eng. Cat.III; punta reversible 65-CTC; Disc.Niv. (man.)-CTC; Actipack (cuchilla) 565-F/T.
Descripción de abreviaturas:
- FMD: Siglas en inglés de Front Mixing Disc. Corresponde a una hilera de discos cónicos que cortan voltean y mezclan al superficie del terreno alineados con los brazos posteriores de la máquina.
- FCD: Siglas en inglés de Front Cutting Discs. Corresponde a una hilera de discos planos que cortan el terreno y el rastrojo en poca profundidad justo por delante de las hileras de brazo evitando así los atascos en situaciones de muy abundante rastrojo y de fibras muy largas además de correosas.
