Rotago F
Gradas rotativas Kverneland llenas de fuerza e innovaciones - gradas rotativas preparadas para el futuro de la agricultura!
Kverneland Rotago F es una grada rotativa de gran potencia para tractores de hasta 400cv.
Destacado
Lecho de siembra perfectamente nivelado y uniforme Ajuste de la profundidad sobre la marcha, patentado ISOBUS para un control total y sencillo Máxima resistencia a los esfuerzos radiales Robustos cárter y grupos de transmisionesDescripción
La grada rotativa plegable Kverneland Rotago 4000 F de 4,0, 4,5; 5,0 y 6,0m de ancho de trabajo ofrece un alto rendimiento, máxima durabilidad y se pliega rápidamente para una circulación segura por carretera por debajo de los 3m.
La Rotago está preparada para todas las condiciones gracias a una completa selección de azadas y a los distintos rodillos disponibles. La intensidad puede adaptarse fácilmente cambiando la profundidad de trabajo y la altura de la barra niveladora desde la cabina del tractor sobre la marcha.
Además de trabajar en solitario, la Rotago F permite preparar el lecho de siembra y sembrar en una sola pasada en combinación con la sembradora f-drill y la barra de siembra de Kverneland.
El concepto de cárter auto resistente e impulsado a la vez que ligero. Por su cabezal compacto y la conexión directa del rodillo se ha conseguido un centro de gravedad muy cercano al tractor.

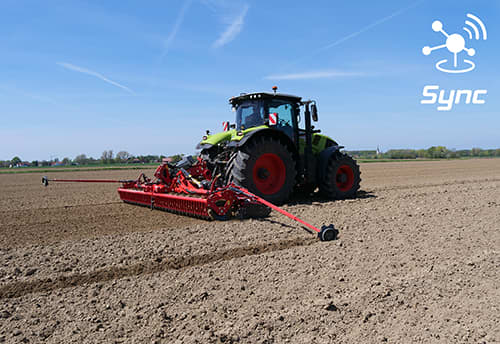

La Rotago F es totalmente compatible con ISOBUS y está equipada con Kverneland Sync, por lo que se beneficia de la transferencia de datos en tiempo real a IsoMatch FarmCentre y Kverneland ServiceCentre para un control y documentación completos.
Destacado
- Alto rendimiento con tecnología de alta clase y peso ligero.
- Robusta para una larga vida útil.
- Preparada para todas las condiciones con una selección completa de azadas y rodillos
- Intensidad de trabajo fácilmente ajustable sobre la marcha.
- Preparación del lecho de siembra y siembra en una sola pasada en combinación con a-drill y barras de siembra Kverneland.
- Se pliega rápidamente para una circulación segura por carretera.
Características
La preparación eficiente del lecho de siembra es crucial para la nacencia uniforme de las semillas del cultivo y un fuerte desarrollo de la planta productiva. La grada rotativa Rotago F prepara un lecho de siembra óptimo con un horizonte de siembra apropiado en el que la semilla puede colocarse a una profundidad uniforme en todo su ancho de trabajo.
El control constante de la profundidad evita el laboreo innecesariamente profundo. Kverneland Rotago F deja tierra fina en el horizonte de siembra y una estructura de terrones pequeños y medianos en la superficie para un acabado resistente a la intemperie que evita el encostrado con las variaciones de humedad o lluvias ligeras. Un lecho de siembra que permite también un rápido aumento de la temperatura del suelo y un suministro adecuado de oxígeno a las semillas. Se eliminan las huellas profundas y las zonas compactadas del suelo.
Rotago F establece una conexión ininterrumpida entre el horizonte de siembra y la capa inferior conductora del agua capilar para garantizar la germinación en ausencia de precipitaciones.
La grada rotativa ROTAGO F de Kverneland está disponible en dos modelos, versión básica con ajustes manuales tradicionales y la versión de alta tecnología es la edición ISOBUS. Ambas versiones ofrecen barra niveladora y ajuste de la profundidad de trabajo sobre la marcha. Como versión básica la profundidad de trabajo se ajusta mediante el sistema hidráulico del tractor y cuando la versión es el modelo ISOBUS, el ajuste es más cómodo, y se hace desde la cabina del tractor actuando sobre los terminales ISOBUS sobre la marcha. Todo depende de la experiencia y los conocimientos del agricultor si el suelo necesita una preparación más o menos intensiva. Basta con pulsar un botón en el terminal o en el sistema hidráulico del tractor para realizar el ajuste. El Rotago F está preparado para todos los conceptos y retos agrícolas del futuro.
El concepto patentado ROTAGO con el cárter “empujado” permite el ajuste de profundidad sin ningún cambio en el enganche tripuntal al tractor o en el rodillo trasero. El enganche del cárter en paralelogramo garantiza la horizontalidad de la totalidad de las azadas que quedan, en cualquier profundidad y ajuste, siempre paralelas al suelo. La barra niveladora está fijada al bastidor del rodillo también mediante un paralelogramo y también se puede ajustar desde la cabina del tractor.
El chasis principal es independiente y sujeta directamente tanto el cárter como el rodillo trasero. Esto garantiza que el punto de giro y el bastidor principal se encuentren en el centro de gravedad. El cárter que sujeta las azadas y transmite el movimiento se sujeta al chasis mediante un doble paralelogramo de forma independiente del bastidor y totalmente independiente de todos los demás componentes de la máquina, lo que reduce la tensión y protege de fuerzas adicionales.
Lo primero que se percibe de este nuevo concepto de grada rotativa es la disminución del nivel de ruido en comparación con cualquier otro modelo que trabaje en las mismas condiciones.

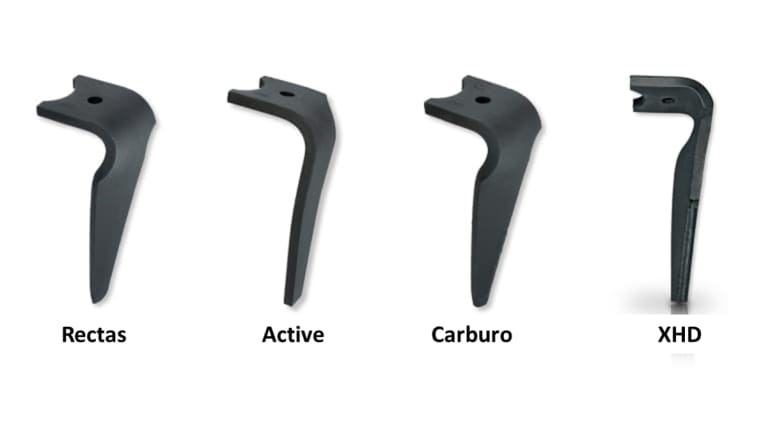

Rotago F normalmente está equipado con azadas Quick-Fit. Se fijan mediante un pasador y un clip especiales montados en el porta-azadas. La sustitución de las azadas es, por tanto, muy sencilla y sin necesidad de herramientas. El tiempo de sustitución se puede minimizar aún más mediante usando azadas de larga duración que disponen de un recubrimiento de carburo en la zona de mayor desgaste de las azadas, están disponibles como variantes o pro recambios. Esto garantiza la extensión del tiempo de explotación de cada juego de azadas y el desgaste mínimo incluso en suelos duros y abrasivos. Dependiendo de las condiciones del suelo, se puede elegir entre azadas rectas, azadas “Active” y azadas XHD.
Azadas “Active”
Las azadas “Active” garantizan una penetración óptima en suelos duros o no cultivados. La azada, debido a su forma, se introduce por sí misma en el suelo, rompe en profundidad, y luego desterrona. Esto proporciona una profundidad de trabajo constante y también evita que la máquina se levante del suelo en condiciones de suelo duro y seco. Además, crea una consolidación adicional en el rodillo trasero. Las azadas Active levantan el material y lo empujan por delante de la grada rotativa. Esto proporciona un efecto de nivelación óptimo incluso en las rodadas del tractor. En condiciones de rastrojo o acolchado orgánico, las azadas “Active” pueden trabajar directamente en rastrojos y suelos duros. La forma especial de las azadas mantiene los residuos en la superficie, lo que supone una gran ventaja contra la erosión.
Azadas XHD
Las azadas reforzadas con pletinas de tungsteno “XHD” o con refuerzo de Carburo “HD” están protegidas contra condiciones de suelo extremadamente abrasivas. Estas azadas están diseñadas para ofrecerle una mayor vida útil, reduciendo al mínimo los costes y el tiempo de inactividad en entornos en los que las azadas estándar se desgastan demasiado rápido.
Disposición helicoidal de las azadas
Las azadas están dispuestas en distintas posiciones angulares para evitar los daños causados por las piedras y garantizar una nivelación uniforme. Los 4 rotores por metro y la posición helicoidal de las azadas reducen los picos de carga en la transmisión, lo que se traduce en un funcionamiento más suave y un menor consumo de combustible. Todos los engranajes están fabricados en acero templado para una larga vida útil.
Conseguir una estructura estable del suelo después de un proceso de laboreo requiere de cierto nivel de consolidación. Para ello la labor de un rodillo es lo adecuado para todo tipo de suelos y condiciones
Los rodillos garantizan la consolidación del suelo como paso final de la preparación óptima del lecho de siembra. Al reducir la porosidad del suelo, favorecer la capilaridad y limitar la evaporación, todas las plantulas tendrán el mismo acceso a los nutrientes, la humedad y la luz. Esto proporcionará al cultivo un buen comienzo para un crecimiento perfecto y altos rendimientos.
Rodillo Actipack ø560mm - 205 kg/m
- Para suelos medios a pesados, también en condiciones húmedas, pedregosas y pegajosas a los que hace frente mediante los patines y cuchillas independientes.
- Los discos de corte rompen los terrones más grandes, mientras que las cuchillas ajustables cortan los terrones restantes, con lo que se consigue una rotura óptima de los terrones y una preparación fina del lecho de siembra.
Rodillo Actiline ø550mm - 185 kg/m
- Para suelos ligeros, medios y pesados
- Rodillo trapezoidal con ancho de cresta relativamente estrecha de 40mm
- Consolidación en franjas y surcos en forma de V delante de la barra de siembra CX-II
- Favorece la capacidad de retención de agua y el intercambio de oxígeno
- Buena capacidad de carga con efecto de auto-limpieza total
- Las crestas favorecen el giro constante del rodillo y evitan el patinaje en condiciones ligeras o duras y húmedas
- Dos separaciones entre anillos: 12,5 cm y 15 cm
- Rascadores con revestimiento de carburo como Variante

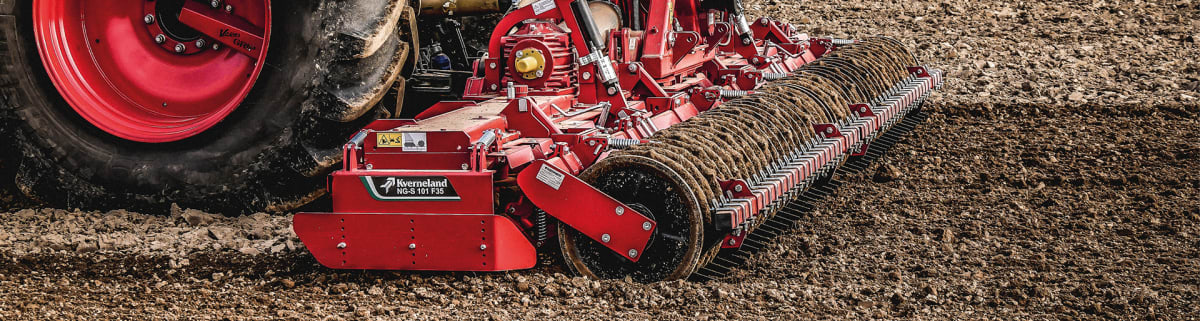

Rodillo Packer tradicional ø 575mm - 160kg/m
- Para suelos medios y pesados. Es el rodillo más equilibrado para las gradas rotativas.
- Buena capacidad de carga, con excelente efecto de auto-limpieza como resultado de la labor de los rascadores ajustables que como variante pueden solicitarse con revestimiento de carburo.
- El rodillo más versátil, especialmente como parte de las combinaciones de gradas rotativas pesadas y sembradoras.
Rodillo Jaula ø550mm - 90kg/m
- Suelos arenosos, ligeros y de desterronado fácil. Para condiciones de trabajo que el terreno no se pegue ni apelmace.
- No es efectivo en suelos pesados y muy pesados.
- 10 barras para una buena capacidad de carga y funcionamiento en condiciones húmedas.
En los sistemas de laboreo convencionales, una vez fijada la profundidad de trabajo, ésta se mantiene en todo el campo. Sin embargo, la profundidad de la capa compactada y la disponibilidad de humedad del suelo pueden variar enormemente. Las condiciones cambiantes del suelo requieren diferentes ajustes del apero. Con el Rotago F, todas las funciones relevantes pueden ajustarse sobre la marcha desde la cabina utilizando sólo una toma de hidráulico de doble efecto. Basta con pulsar un botón en el terminal ISOBUS para realizar el ajuste. El conductor tiene todos los ajustes a la vista y puede controlar las funciones, incluso hasta la temperatura de los grupos de transmisión.
Funciones dirigidas por el terminal:
- Plegado, desplegado y rueda de circulación (variante)
- Profundidad de trabajo de la grada rotativa y de la barra niveladora
- Profundidad de siembra y presión de los discos
- Marcadores de pasada (combinada en siembra o en individual)
- Compatible con todos los terminales ISOBUS certificados.
IsoMatch Tellus PRO
El terminal IsoMatch Tellus PRO, con pantalla de 12 pulgadas, ofrece la solución óptima para un sistema de control, todo en uno, dentro de la cabina del tractor. Es el centro neurálgico donde conectar todas las máquinas ISOBUS, ejecutar aplicaciones de agricultura de precisión y sistemas de gestión agrícola. Ofrece todo lo necesario para sacar el máximo partido a máquinas y cultivos, así como para ahorrar costes en fertilizantes, productos químicos y semillas mediante el control automático de secciones y el control de dosis variable. Con la exclusiva funcionalidad de doble pantalla, ofrece la oportunidad de ver y gestionar dos máquinas y/o procesos simultáneamente.
IsoMatch Tellus Go
El IsoMatch Tellus GO+ es un rentable terminal de 7 pulgadas, especialmente desarrollado para gestionar la máquina de forma sencilla. Configurar fácilmente la máquina con las teclas programables y utilizar simplemente las teclas físicas y el interruptor giratorio para un control óptimo durante la conducción.
La grada rotativa Kverneland Rotago F se pliega rápida y fácilmente desde la posición de trabajo a la de carretera, donde ocupa un máximo de 3,0m de ancho. Para mejorar el equilibrio de la carga, mayor estabilidad y circulación legal por carretera, hay disponible, como variante, una rueda de apoyo adicional que se puede instalar indistintamente en la grada rotativa o en la barra de siembra.
Para circular con la rueda de apoyo, No es necesario desenganchar el tercer punto del tripuntal. La fuerza de apoyo hidráulica constante (1.500kg) sobre la rueda garantiza una marcha suave y aumenta la seguridad y el confort del conductor. Los modelos Rotago F con rueda de apoyo pueden circular por Europa en carretera hasta a 40 km/h.
Para el Rotago F está disponible como variante un kit de luces de carretera LED.
Características técnicas
Características técnicas
Descargar catálogoModelo |
Rotago F |
Chasis |
Suspendido Tripuntal Plegable |
Ancho de trabajo (m) (m) |
4,0 - 4,5 - 5,0 - 6,0 |
Nº de rotores |
16 - 18 - 20 - 24 |
Despeje cárter / rotor (mm) |
95 |
Dimensiones de las azadas (mm) |
15 x 330 |
Potencia mín. / máx. (cv) |
130 / 360 |
Rodillos traseros |
R.Jaula, R.Packer, R.Actipack, R.Actiline |
