u-drill 3001, u-drill 4001
Kverneland u-drill: la combinación universal de siembra.
Las sembradoras (combinación de siembra universal) remolcadas realizan la preparación del lecho de siembra, la nivelación, la consolidación y la siembra en una sola pasada.
Destacado
Funcionamiento a alta velocidad (10 - 18km/h) Perfecta colocación de las semillas Concepto de chasis modular para un ajuste adaptable Totalmente compatible con ISOBUS Fácil manejo y mantenimientoDescripción

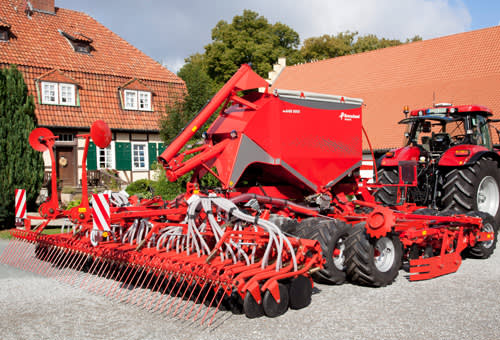

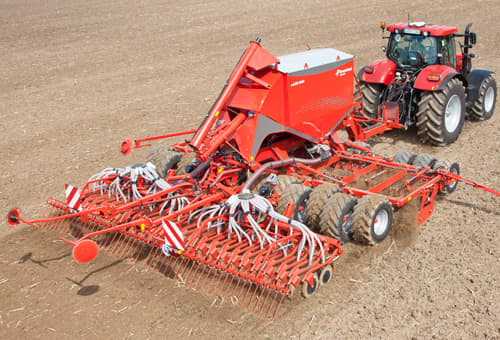

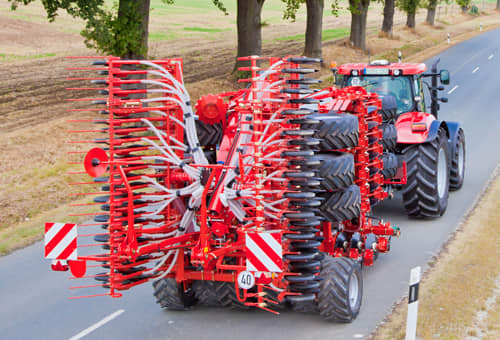

Los modelos rígidos de la Kverneland u-drill están disponibles en 3,0 y 4,0m de ancho de trabajo. El equipo realiza la preparación del lecho de siembra, la nivelación, la consolidación y la siembra en una sola pasada. El diseño se ha centrado especialmente en el funcionamiento a gran velocidad, garantizando al mismo tiempo la perfecta colocación de las semillas.
Equipada con los discos Kverneland CD es posible conseguir la máquina con dos separaciones de hilera diferentes: 12,5 y 16,7cm. La tolva, que tiene capacidad de 3.000 litros, puede llenarse fácilmente con Big-Bags, palas o telescópicas cargadoras frontales.
La u-drill es extremadamente fácil de usar: totalmente compatible con ISOBUS, el conductor tiene el control total de todos los datos. La u-drill está preparada para GEOCONTROL con el fin de controlar la dosis de siembra y el cierre en las cabeceras.
Características
Paso 1: Nivelado del terreno
Para conseguir el mejor lecho de siembra es clave la preparación del terreno y su nivelación de forma que los equipos siguientes trabajen uniformemente. En la u-drill el rodillo delantero de ruedas es el responsable de esta necesaria labor de nivelado, además rompe terrones y consolida el terreno por delante del paso de la máquina que por su actividad se comporta como si estuviese montada sobre un sistema tándem. Las ruedas delanteras son de 800mm. Si es necesario se puede elevar hidráulicamente y dejarlo sin actividad.
Paso 2: Preparación del lecho de siembra
La sección de grada rápida está formada por dos filas de discos cónicos dentados de diente fino.
Los discos tienen un grosor de 5 mm y están endurecidos (acero templado) con lo que se consigue prolongar su vida útil. La forma cónica del disco consigue que el ángulo de corte se mantenga constante incluso con desgaste de diámetro. La alta velocidad de rotación garantiza una excelente calidad de corte en todo el ancho de trabajo. La distancia entre las hileras de siembra puede ser de 12,5 o 16,7 cm.

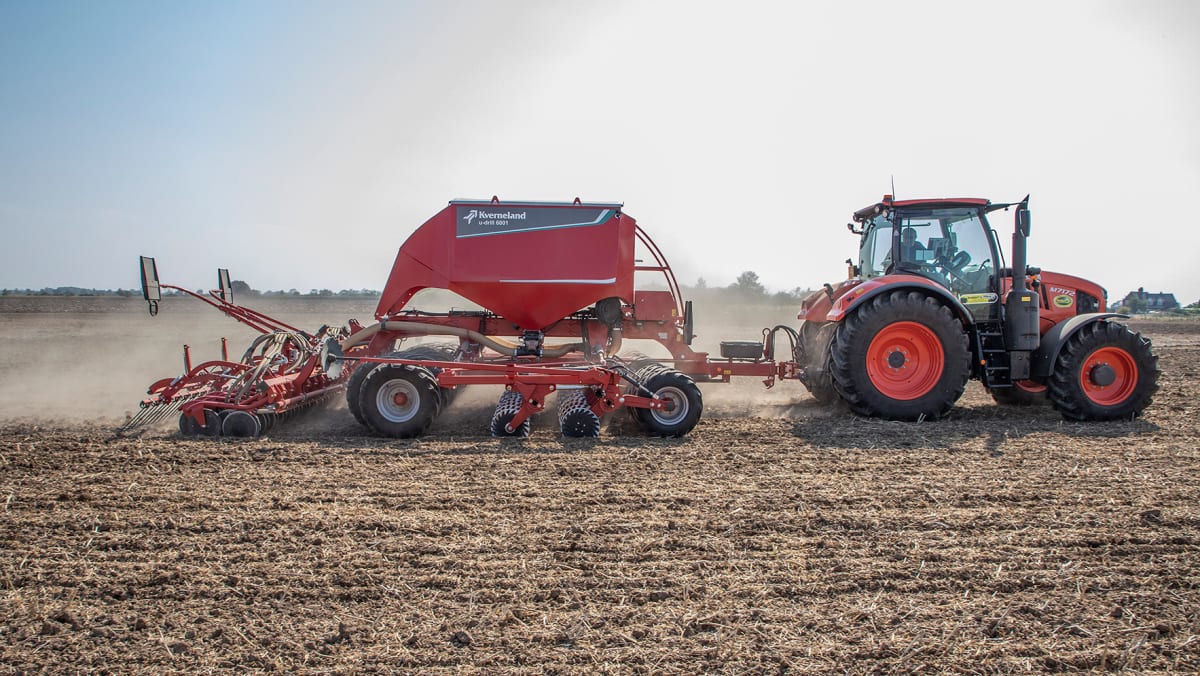

La sección de discos MD consta de dos filas de discos ondulados rectos. Los discos MD se han diseñado para la penetración vertical del terreno creando pequeñas estrías. El disco sigue girando, penetrando y cortando incluso en las condiciones más difíciles. El lecho de siembra se crea sólo en franjas de 3 a 5 cm de ancho, en las que los discos CD de la barra de siembra colocan la semilla. La sección de discos MD sólo está disponible para máquinas con una distancia entre hileras de 16,7 cm y para los modelos u-drill PLUS sólo es posible en combinación con la descarga del abono en discos CD de doble entrada (no permite la descarga en la grada rápida).
Paso 3: Primero consolidar el suelo – luego sembrar

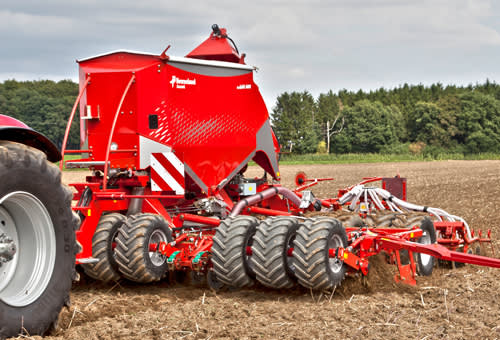

Para favorecer la precisión en la profundidad y presión de siembra de los discos CD así como fomentar la sincronización de la germinación e implantación del cultivo es imprescindible que el suelo tenga una densidad apropiada y uniforme en todo el ancho de trabajo de la sembradora. La u-drill consigue esta armonización mediante un rodillo de ruedas de perfil plano de 900mm de diámetro. La disposición de las ruedas con cierto decalaje entre ellas favorece la consolidación del suelo y evita que se acumule tierra por delante.
Paso 4: Siembra y consolidación a profundidad constante
El perfil esbelto de los discos de siembra y el decalaje entre ellos favorece la fácil penetración en el suelo.
Este diseño permite que con menos presión se consiga mayor efecto pues se desplaza mucho menos tierra. La presión de los discos es de 100kg y la rueda trasera se responsabiliza de la reconsolidación de la semilla sobre la tierra fina. Con ello la sincronización de la germinación es mucho mayor.
La presión y profundidad de siembra se ajustan electrónicamente desde la comodidad de la cabina del tractor.
La fiabilidad de siembra se mantiene incluso a alta velocidad de trabajo en campo.
Paso 5: Cierre
El cierre del suelo sobre las hileras de semillas es el último de los pasos en la siembra. Una rastrilla de púas en S es la responsable de esta labor, realizándola de forma óptima. La presión y el ángulo de trabajo son ajustables. Además, en previsión de maniobras marcha atrás que pudiesen dañar la rastrilla, esta dispone de un sistema de seguridad que permite que se repliegue al sufrir un impacto marcha atrás.
Las sembradoras u-drill incorporan un Sistema automatizado de gestión de cabeceras. Este sistema ahorra preocupaciones y tiempos muertos en cabeceras al tractorista. Con solo pulsar un botón, la u-drill inicia la secuencia programada de cabeceras con ruedas, grada rápida, discos y barra de siembra. Todo programado por tiempos. Este sistema asegura la profundidad de siembra homogénea incluso en las llegadas a la cabecera.
Al iniciar la secuencia de cabeceras, el dosificador se para automáticamente – evita solapes de siembra. Las semillas que están en el transporte neumático desde el dosificador hasta los discos son las que siembran durante el proceso de cabeceras.
El tractorista puede concentrarse en el tractor y el guiado de la máquina despreocupándose de la gestión de cabeceras. Además se minimiza el riesgo de solapes o faltas de siembra. Con la gestión de cabeceras es posible realizar todas las labores de siembra en menos tiempo, de forma más precisa y más eficiente.
La u-drill sólo requiere de un enganche hidráulico de doble efecto para todas las actividades de trabajo. (frenos independientes).
El nuevo dosificador electrónico ELDOS para u-drill está disponible sólo en su versión e-com ISOBUS y reune las siguientes características:
- Con las licencias adecuadas es posible evitar solapes de siembra y realizar dosificación variables en parcelas con fertilidad irregular. Todo desde la cabina del tractor.

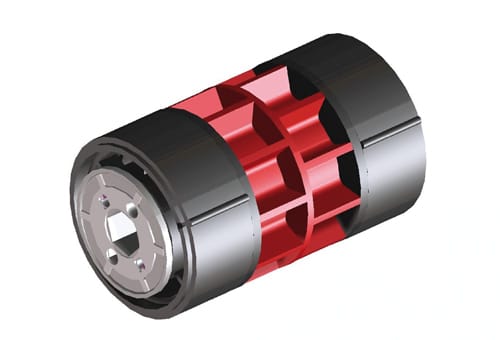

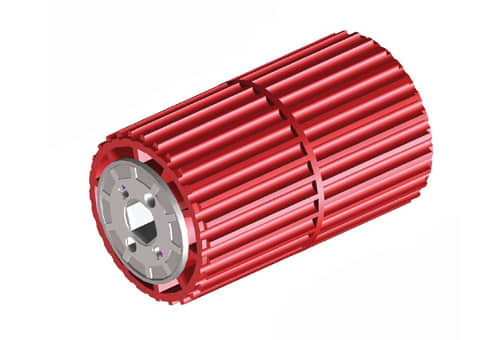

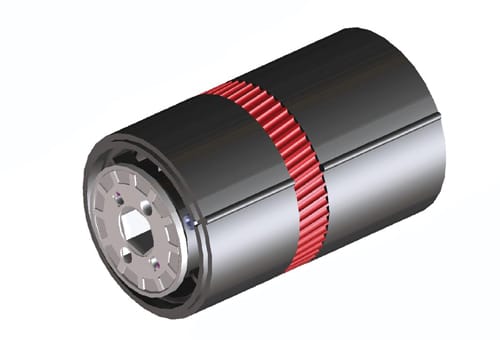

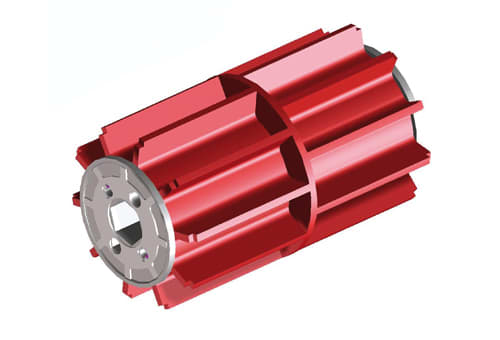

- Se entrega con 4 rotores estándar para semillas muy pequeñas, medianas, grandes e incluso abono. Si por casualidad el usuario introduce el rotor equivocado en el dosificador se activa la alarma pues el sistema tiene un sensor de reconocimiento. Es pòsible adquirir como variante un quinto rotor para maíz, girasol y semillas de Greening.
- El cambio de rotor se realiza rápida y cómodamente sin necesidad de herramientas y es cómodamente accesible.
- Dosis del dosificador ELDOS de 1 a 400kg/ha.
Calibración
La calibración se ha convertido en una tarea sencillísima. Un sistema de control a distancia permite al usuario activar la calibración desde el mismo dosificador o desde la pantalla de control. El usuario simplemente pulsa el botón de calibración y el mismo sistema se encarga de realizar y recoger la cantidad más acertada para la dosis deseada y programada. El usuario sólo debe pesar la cantidad de semilla obtenida e introducirla en el panel. Con esta información, el sistema se calibra automática y proporcionalmente. Existe en la descarga una ventanilla de seguridad que favorece que toda la semilla de la calibración acabe dentro del saco y evita la dispersión por tubos y recodos propios del circuito de siembra.
Características técnicas
Características técnicas
Descargar catálogoModelo | u-drill 3001 | u-drill 4001 | |
---|---|---|---|
Chasis | Rígido | Rígido | |
Ancho trabajo / circulación (m) | 3,00 | 4,00 | |
Nº de dosificadores ELDOS® | 1 | 1 | |
Capacidad de Tolva (litros) | 3.000 | 3.000 | |
Requisitos de caudal hidráulico | > 90 lit./min | > 90 lit./min | |
Toma hidr.simp.ef. Retorno libre para turbina | Básico | Básico | |
1 Toma doble efecto - control máqu. | Básico | Básico | |
Potencia solicitada 12V > 70A | Básico | Básico | |
Nº de discos CD (16,7 / 12,5cm) | (18/24) | (24/32) | |
Presión del disco hasta 100kg | Básico | Básico | |
Ajuste electrónico prof.siembra ISOBUS | Básico | Básico | |
Ruedas consolidación, (Ø 380x50mm) | Básico | Básico | |
Separación entre hil. (cm) | 12,5 / 16,7 | 12,5 / 16,7 | |
Escalonado de los discos (17,5cm) | Básico | Básico | |
Ajuste electrónico dosificación con radar | Básico | Básico | |
Sensores de nivel de tolva (ud.) | Básico (1) | Básico (1) | |
Sensor régimen turbina | Básico | Básico | |
Control del dosificador | Básico | Básico | |
Cierre eléctrico 1/2 máq. | Variante | Variante | |
Rodillo delantero (Ø 800mm) sólo centro | Variante | Variante | |
Rodillo delantero (Ø 800mm) completo | - | Variante | |
Ajuste electrónico prof. Grada Rápida ISOBUS | Básico | Básico | |
Grada rápida de discos (Ø 460mm) | Básico | Básico | |
Discos MD (Ø 430mm) para hileras a 16,7cm | Variante | Variante | |
Rodillo trasero ruedas (Ø 900mm) escalonado | Básico | Básico | |
Plataforma mantenimiento; luces circulación | Básico | Básico | |
Turbina tracción hidráulica | Básico | Básico | |
Barra enganche br.inf. Cat.III-N (825mm) | Básico | Básico | |
Barra enganche br.inf. Cat.III (965mm) | Variante | Variante | |
Rastra desterronadora | Variante | Variante | |
Rastrilla dedos en S Ø 10mm | Básico | Básico | |
Rastrilla dedos rectos (12mm Ø) | Variante | Variante | |
Kit de calibración | Básico | Básico | |
Trazadores pleg. con disco dentado | Variante | Variante | |
Borra huellas (2 rejas pro rodada de tractor) | Variante | Variante | |
Frenos neumáticos | Variante | Variante | |
Extensión barra tiro (tractores ancho total >4,5m) | Variante | Variante | |
Marcadores pre-germinación (marca centro) | Variante | Variante | |
Rastrilla de dedos | Variante | Variante | |
Luces LED de trabajo | Variante | Variante | |
iM Tellus para tractores ISOBUS | Variante | Variante | |
Balanza contenido tolva - monitor indep. (no es ISOBUS) | Variante | Variante | |
Sensores de caudal en tubos salida semilla | Variante | Variante | |
Gestión de cabeceras | Básico | Básico | |
Peso (kg) - con Rod.del. + borra-huellas | 4.600 | 5.400 | |
Potencia mín. (cv) | 95 | 120 |
Características técnicas
Características técnicas
Descargar catálogoAncho de trabajo |
Separación entre hileras (cm) |
Capacidad de tolva |
|
u-drill rígida |
3.0 m |
12.5 / 16.7 |
3000 litros |
u-drill rígida |
4.0 m |
12.5 / 16.7 |
3000 litros |
u-drill plegable |
4.0 m |
12.5 / 16.7 |
3000 litros |
u-drill plegable |
6.0m |
12.5 / 16.7 |
4350 litros |
