M series
Las gradas rotativas Kverneland son robustas y fiables: ¡La grada rotativa de plena confianza!
Las gradas rotativas M series de Kverneland son robustas para su tamaño medio, y preparadas para tractores de hasta 140cv.
Descripción
Las gradas rotativas M series de Kverneland son robustas y de tamaño medio. Incluso así, consiguen un funcionamiento eficaz en la mayoría de condiciones. Preparada para tractores de hasta 140cv, está equipada con un robusto cárter que a la vez es una estructura auto resistente de diseño limpio y peso reducido.
Las gradas rotativas M series trabajan con 4 rotores por metro con las azadas en disposición helicoidal, consiguiendo así, menor consumo de potencia y combustible a la par que una preparación eficaz del suelo.
Se dispone de una amplia gama de rodillos traseros como: Actipack; Actiline; Cracker y Packer. Incluso un rodillo jaula para así tener una máquina para cada necesidad. Las gradas rotativas M series de 3,00m están aprobadas para combinarlas con las sembradoras compactas Kverneland e-drill y conseguir así aun mayor eficacia.
Preparación óptima del lecho de siembra con gradas rotativas Kverneland
Hay buenas razones para preparar el lecho de siembra con gradas rotativas Kverneland. La preparación eficiente del lecho de siembra es necesaria para un crecimiento sano de la planta como base para el rendimiento y la cosecha, así como para una producción segura de alimentos. La necesidad de prácticas más sostenibles y la presión económica han impulsado el desarrollo de tecnologías de nueva generación. Un lecho de siembra óptimo con un horizonte de siembra óptimo en el que la semilla pueda colocarse a una profundidad absolutamente uniforme en toda la superficie del campo es la base para conseguir la nacencia optima y sincronizada del campo y, por tanto, de un alto rendimiento. Se requiere una conexión ininterrumpida de la capilaridad entre el horizonte de siembra y la capa inferior de almacenaje y retención de la humedad para garantizar la germinación en ausencia de precipitaciones.
Además, el calentamiento rápido del suelo y el suministro adecuado de oxígeno a las semillas en germinación, así como el desterronado fino y la consolidación uniforme del lecho de siembra para una cobertura óptima de las semillas, también son importantes.
¿Qué hace que un lecho de siembra sea perfecto?
- Distribución uniforme de los residuos vegetales predecesores (para garantizar el mejor suministro de luz y nutrientes a los cultivos).
- Sin huellas profundas ni compactación que limiten el crecimiento de las raíces
- Profundidad óptima sin laboreo excesivo
- Terroncillos finos en la superficie de la zona de siembra, estructura más fina por debajo de la superficie para conseguir un acabado resistente a la intemperie que evite el encostrado.
- Buena conexión capilar para asegurar la disponibilidad de humedad
Ventajas de las combinaciones de siembra con gradas rotativas Kverneland
Las gradas rotativas se han convertido desde hace tiempo, en máquinas típicamente combinadas con sembradoras, porque son casi independientes de las condiciones del suelo. En suelos pesados, consigue un desterronado intensivo. En condiciones ligeras, puede trabajar más superficialmente y a menor velocidad del rotor. Las azadas giran sobre ejes verticales realizando el laboreo totalmente horizontal del suelo - sin inversión de las capas del suelo y sin compresión vertical que lleve a la formación de suelas de labor. Por lo tanto, no hay mejor alternativa para la preparación del lecho de siembra. Una grada rotativa junto con una sembradora es finalmente una combinación económica de alto rendimiento. Preparación del lecho de siembra y siembra en una sola pasada. Todos los modelos de gradas rotativas Kverneland están diseñados exclusivamente para ser combinados con sembradoras Kverneland, ya sean modulares con depósito frontal y barra de siembra o con sembradoras suspendidas en cultivador.
Destacado
- Alta fiabilidad con transmisión horizontal.
- Mayor resistencia y reducción de peso resultado del uso del cárter-chasis auto-resistente.
- Centro de gravedad muy próximo al tractor – requiere tractores de menor peso y/o potencia.
- 4 rotores (con 2 azadas por rotor) por metro de cárter.
- Máxima adaptabilidad: combinación fácil y sencilla con todo tipo de sembradoras.
- Óptimo rendimiento y bajo consumo de potencia y combustible.
Características

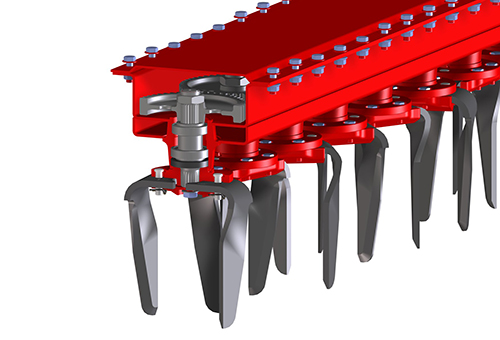

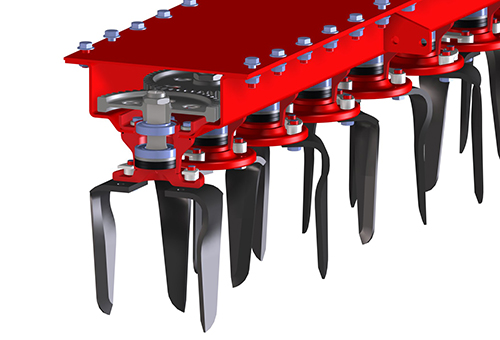

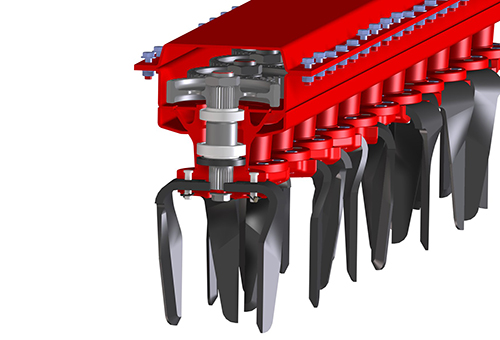

Para un rendimiento óptimo en condiciones de suelo difíciles, el diseño robusto de cárter-chasis proporciona un gran despeje entre el porta azadas y el fondo del cárter. Esto permite que grandes cantidades de rastrojo; residuos y piedras pasen libremente sin bloquearse y proporciona excelentes resultados en condiciones de rastrojo.
Modelo |
M Series |
H Series |
S Series |
Dimensiones cárter (mm) |
140 x 400 |
165 x 400 |
200 x 400 |
Engranajes |
Templado |
Templado & endurecido |
Templado |
Ø Eje (mm) |
40 y 45 |
45 y 50 |
55 y 60 |
Rodamientos (mm) |
80 - 90 |
90 - 100 |
110 - 120 |
Separación entre rodamientos (mm) |
70,00 |
84,50 |
110,50 |
Despeje cárter/azadas (mm) |
98,25 |
90,50 |
100,00 |
Los rodillos aseguran la consolidación del suelo como paso final de la preparación óptima del lecho de siembra. Al reducir la porosidad del suelo y limitar la evaporación, todas las plantas tendrán el mismo acceso a los nutrientes, la humedad y la luz. Esto le dará buen comienzo al cultivo, para un crecimiento perfecto y altos rendimientos.
Un rodillo para cada suelo:

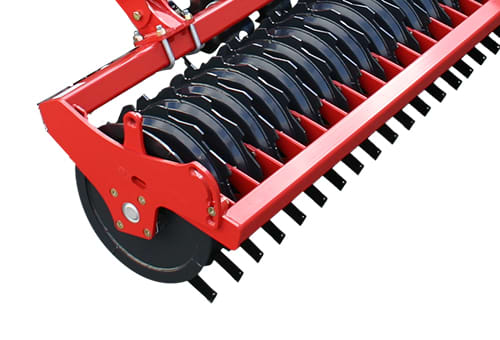

Actipack ø560mm – 205 kg/m
- Se trata del rodillo que ofrece mejores características de desterronado y trabajo. Es más pesado, eficaz efecto desterronador, muy firme, consolidación eficiente. Excelentes resultados con suelos pesados y pegajosos.
- Los discos del Actipack rompen los terrones de mayores dimensiones, y las cuchillas y pletinas ajustables inferiores acaban de realizar el desterronado y consolidación generando tierra fina para el lecho de siembra.

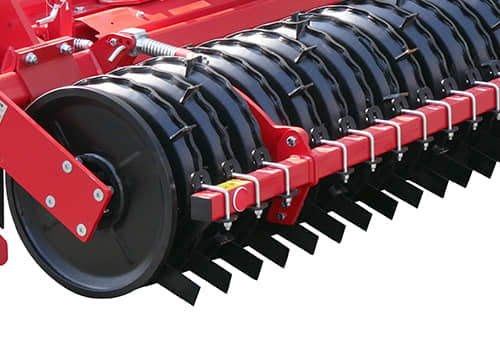

Cracker ø550mm – 200kg/m
- Consolidación real a rayas (12,5 cm) delante de las hileras de siembra - sólo el 50% de la superficie del suelo está laminada.
- Buena absorción de agua.
- Se genera suficiente tierra para cubrir las semillas.
- Rendimiento óptimo en suelos medianos y pesados.
- Buen efecto de desterronado, especialmente en suelos pesados.
- Anillos lisos y cuchillas de ángulo pasivo - sin bloqueos cuando se usa en condiciones de rastrojo.

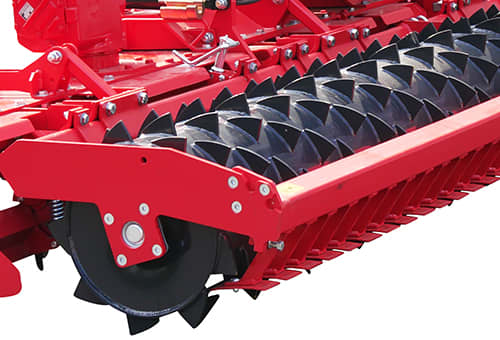

Packer ø575mm – 160kg/m
- Rendimiento óptimo en suelos medianos y pesados.
- Buena capacidad de carga.
- Buen efecto de autolimpieza.
- Barra rascadora central ajustable con rascadores de ajuste independiente.
- Rascadores recubiertos de carburo como variante.
- El rodillo más versátil, especialmente como parte de las combinaciones de gradas rotativas pesadas y sembradoras.

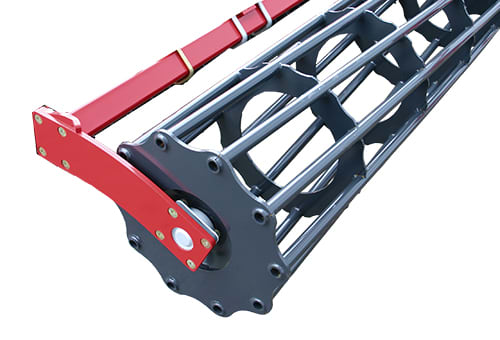

Jaula ø550mm – 90kg/m
- 10 barras para una buena capacidad de carga y funcionamiento en condiciones húmedas.
- Adecuado para suelos ligeros a medios y condiciones de trabajo secas.
Disposición helicoidal de las azadas
Las azadas están dispuestas en diferentes posiciones angulares para evitar daños causados por piedras y asegurar una nivelación uniforme. Los 4 rotores por metro y la posición helicoidal de las púas reducen las cargas máximas en la transmisión, lo que resulta en un funcionamiento más suave y un menor consumo de combustible. Todos los engranajes son de acero templado para una larga vida útil.
Compatibilidad de azadas
Las gradas rotativas M Series de Kverneland están equipadas con azadas rectas básicas, y es compatible con el probado sistema Quick-Fit, de cambio rápido. Satisfacen las demandas de eficiencia de los clientes en el mínimo tiempo dedicado al mantenimiento. El sistema Quick-Fit permite sustituir fácilmente todas las azadas sin necesidad de herramientas. Las azadas Kverneland Quick-Fit se fijan firmemente al porta-azadas mediante un pasador y un clip.

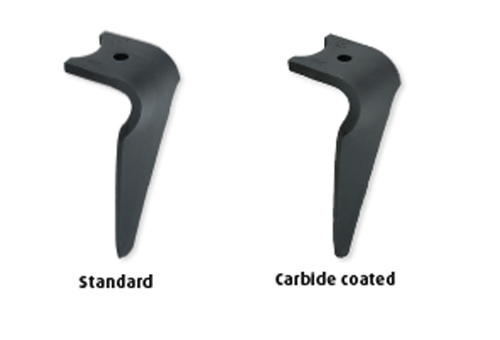

Azadas (Variantes de configuración).
Para minimizar el tiempo de inactividad y reducir el desgaste en suelos abrasivos, las gradas rotativas M Series pueden equiparse con azadas recubiertas de carburo para una mayor durabilidad. Las azadas con recubrimiento de carburo también están disponibles con el sistema Quick-Fit.
Características técnicas
Características técnicas
Descargar catálogoModelo | M series | M series | |
---|---|---|---|
Versión | Rígido | Rígido | |
Ancho trabajo (m) | 2,50 | 3,00 | |
Ancho circulación (m) | 2,50 | 3,00 | |
Carter - dimensiones (mm) | 140 x 400 | 140 x 400 | |
Régimen TDF (rpm) | 540 / 1.000 | 540 / 1.000 | |
Protección cardan (Nm) | 2.000 | 2.000 | |
Nº de rotores | 10 | 12 | |
Régimen básico a 540rpm (rpm) | 311 | 311 | |
Régimen básico a 1.000rpm (rpm) | 351 | 351 | |
Régimen a 540rpm (Variante) | 358 | 358 | |
Régimen a 1.000rpm (Variante) | 351 | 351 | |
Separación entre rodamientos (mm) | 70 | 70 | |
Despeje bajo rotor (mm) | 98,25 | 98,25 | |
Nº de brazos | 20 | 24 | |
Azadas, dimensiones (mm) | 12 x 280 | 12 x 280 | |
Azadas Quick-Fit | Variante | Variante | |
Azadas Active | Variante | Variante | |
Tripuntal (3r punto) | Cat.II / Cat.III | Cat.II / Cat.III | |
Tripuntal (brazos) | Cat.II / Cat.III-N / Cat.III | Cat.II / Cat.III-N / Cat.III | |
Ajuste profundidad | Manual | Manual | |
Barra niveladora | Variante | Variante | |
Borra huellas | Variante | Variante | |
Rodillos | Jaula (ø 550mm), Packer (ø 575mm), Actiline (ø 550mm), Actipack (ø 560mm) | Jaula (ø 550mm), Packer (ø 575mm), Actiline (ø 550mm), Actipack (ø 560mm) | |
Preparada para sembradora | Variante | Variante | |
Luces circulación | Variante | Variante | |
Peso (kg)* | 1.350 | 1.550 | |
Potencia mín. (cv) | 70 | 70 | |
Potencia máx (cv) | 140 | 140 |
* Peso aproximado con barra niveladora + cardan + Packer ⌀ 575mm
Características técnicas
Características técnicas
Descargar catálogoModelo |
Ancho de trabajo (m) |
No. de rotores |
Peso con rodillo |
NG-M 251 |
2.5 |
10/20 |
1210/1320 |
NG-M 301 |
3.0 |
12/24 |
1330/1500 |
* Peso aproximado con barra niveladora + cardan + Packer ⌀ 575mm
