S series
Las gradas rotativas Kverneland son robustas y fiables: ¡La grada rotativa de plena confianza!
Las gradas rotativas S series de Kverneland son robustas para su tamaño medio, y preparadas para tractores de hasta 250cv.
Destacado
Gran resistencia a la abrasión y a la torsión Desterronado exhaustivo en todo el ancho de trabajo Máxima adaptabilidad a todo tipo de sembradoras Reducción de la carga máxima y del consumo de potencia Amplia selección de rodillos traserosDescripción
Las gradas rotativas S series de Kverneland son robustas y de funcionamiento eficaz en la mayoría de condiciones. Preparada para tractores de hasta 250cv, está equipada con un robusto cárter auto resistente de diseño limpio, peso reducido y que incorpora azadas de cambio rápido Quick-Fit. La S series es la solución adecuada para grandes explotaciones y contratistas.
Las S series están equipadas de base, con azadas Quick-Fit. También hay disponibles azadas denominadas “Active” de mayor agresividad para conseguir el rendimiento óptimo en condiciones de suelo difíciles.
El diseño del cárter consigue un gran despeje libre entre los porta-azadas y el propio cárter. Con este despeje, se consigue que grandes cantidades de residuos y piedras pasen libremente sin bloquearse. Es posible hacer trabajar la máquina de forma independiente, combinada con las sembradoras más pesadas de Kverneland.
Destacado
- Fuerte resistencia a la abrasión y a la torsión del cárter-chasis auto-resistente.
- Robusto cabezal.
- Desterronado exhaustivo en todo el ancho de trabajo al equipar cuatro rotores (8 azadas) por metro.
- Máxima adaptabilidad: combinación fácil y sencilla con todo tipo de sembradoras
- Reducción de la carga máxima de potencia y del consumo de combustible.
- Amplia gama de rodillos traseros.
Características
Para un rendimiento óptimo en condiciones de suelo difíciles, el diseño robusto de cárter-chasis proporciona un gran despeje entre el porta azadas y el fondo del cárter. Esto permite que grandes cantidades de rastrojo; residuos y piedras pasen libremente sin bloquearse y proporciona excelentes resultados en condiciones de rastrojo.
Modelo |
M Series |
H Series |
S Series |
Dimensiones cárter (mm) |
140 x 400 |
165 x 400 |
200 x 400 |
Engranajes |
Templado |
Templado & endurecido |
Templado |
Ø Eje (mm) |
40 & 45 |
45 & 50 |
55 & 60 |
Rodamientos (mm) |
80 - 90 |
90 - 100 |
110 - 120 |
Separación entre rodamientos (mm) |
70 |
84.5 |
110.5 |
Despeje cárter/azadas (mm) |
98.25 |
90.5 |
100 |
Las Kverneland S series están equipadas con azadas de ajuste rápido como estándar. Éstas están aseguradas por un bulón y un clip especiales montados en el porta azadas. Por lo tanto, el cambio de desgaste es muy fácil sin necesidad de herramientas. Los tiempos dedicados al mantenimiento pueden minimizarse aún más usando la variante de azadas reforzadas con carburo. De esta manera se garantiza una larga vida útil y un desgaste mínimo, incluso en suelos duros y abrasivos.
Dependiendo de las condiciones del suelo, se puede elegir entre púas Básicas y Active.
Active tines
Las azadas Active aseguran una penetración óptima en suelos duros o no cultivados. La azada, debido a su forma, se introduce en el suelo. De este modo se consigue una profundidad de trabajo constante y se evita que la máquina se levante del suelo en condiciones de suelo duro y seco. La azada Active levanta el material y lo empuja por delante de la grada rotativa. De este modo se consigue un efecto de nivelación óptimo incluso en las roderas del tractor. En condiciones de abundante rastrojo, las azadas Active pueden trabajar directamente en los rastrojos y en el suelo duro. La forma especial de las púas mantiene los residuos en la superficie, lo que supone una gran ventaja contra la erosión.
Disposición helicoidal de las azadas
Las azadas están dispuestas en diferentes posiciones angulares para evitar daños causados por piedras y asegurar una nivelación uniforme. Los 4 rotores por metro y la posición helicoidal de las púas reducen las cargas máximas en la transmisión, lo que resulta en un funcionamiento más suave y un menor consumo de combustible. Todos los engranajes son de acero templado para una larga vida útil.

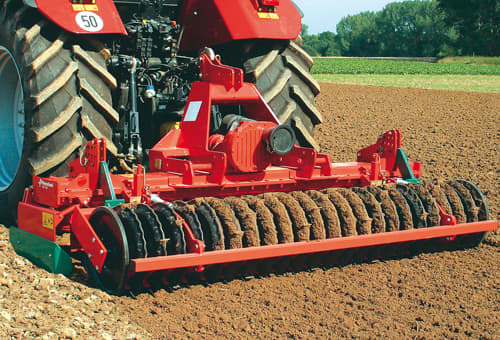

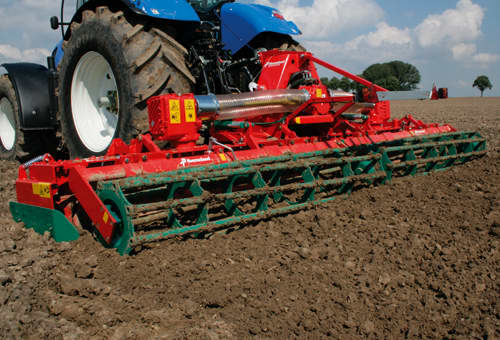

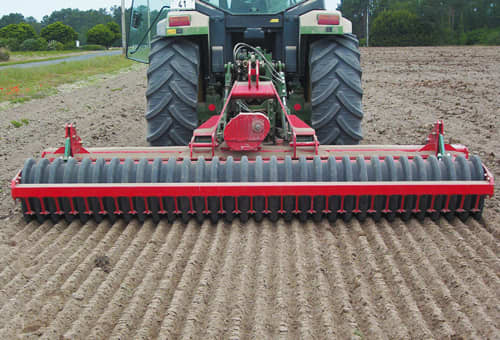

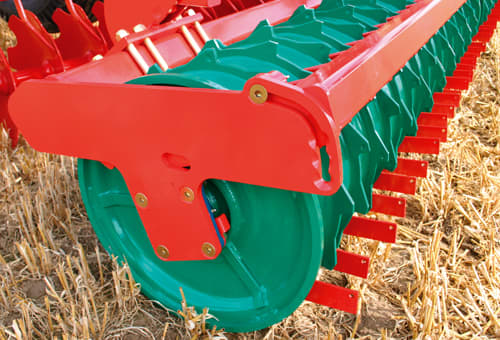

Una gama completa de rodillos Kverneland que consigue satisfacer las demandas de los agricultores con terrenos totalmente diversos.
- La selección de material sostenible es vital para la preparación del lecho de siembra. Un buen inicio es el preludio de una buena cosecha.
- El rodillo se convierte en un componente de la máquina. Incluso algunos rodillos se convierten en una máquina ellos mismos por separado.
La flexibilidad es la clave!
La barra de siembra se engancha y desengancha con sólo un garfio en cada lado. Como si de una pala delantera se tratase. Cuando se ha desenganchado la barra de siembra, la grada rotativa puede trabajar sin sembrar. Todo en el mínimo transcurso de tiempo. La barra de siembra se acopla a la grada rotativa mediante el sistema denominado Euro-Connection directamente al rodillo de la grada rotativa. Las conexiones electro-hidráulicas también son de fácil desconexión centralizada.
La e-drill es un diseño para combinar en exclusiva con las gradas rotativas Kverneland NGH y NGS.
Las azadas Quick-Fit permiten la sustitución rápida de las azadas una vez desgastadas. Las azadas con tungsteno ofrecen una vida útil que multiplica la duración de las azadas de acero básicas
- Kverneland Quick-fit : se fijan al porta-azadas mediante un bulón y un pasador elástico. Se sustituyen fácilmente sin necesidad de usar herramientas.
- Los tiempos de mantenimiento se pueden minimizar usando azadas de Vidia Quick-Fit. La vida útil de las azadas es mucho más larga que las básicas y además el tiempo necesario para sus sustitución es mínimo y sin herramientas como resultado del uso de tecnología Quick-Fit. Muy apropiado para terrenos muy abrasivos (arenosos silícicos).
Las azadas con Tungsteno forman parte del grupo de recambio de desgaste englobado en la familia XHD. A continuación haga clic en los textos mencionados para dirigirse a información específica de desgaste XHD de grada rotativa o la gama al completo XHD
Características técnicas
Características técnicas
Descargar catálogoModelo | S series | S series | S series | S series | |
---|---|---|---|---|---|
Versión | Rígido | Rígido | Rígido | Rígido | |
Ancho trabajo (m) | 3,00 | 3,50 | 4,00 | 4,50 | |
Ancho circulación (m) | 3,00 | 3,50 | 4,00 | 4,50 | |
Carter - dimensiones (mm) | 200 x 400 | 200 x 400 | 200 x 400 | 200 x 400 | |
Régimen TDF (rpm) | 1.000 | 1.000 | 1.000 | 1.000 | |
Protección cardan (Nm) | 2.500 | 2.500 | 2.500 | 2.500 | |
Nº de rotores | 12 | 14 | 16 | 18 | |
Régimen básico a 1.000rpm (rpm) | 298 | 298 | 298 | 298 | |
Régimen a 1.000rpm (Variante) | 365 / 435 | 365 / 435 | 365 / 435 | 365 / 435 | |
Separación entre rodamientos (mm) | 110,50 | 110,50 | 110,50 | 110,50 | |
Despeje bajo rotor (mm) | 100 | 100 | 100 | 100 | |
Nº de brazos | 24 | 28 | 32 | 36 | |
Azadas, dimensiones (mm) | 18 x 330 | 18 x 330 | 18 x 330 | 18 x 330 | |
Azadas Quick-Fit | Básico | Básico | Básico | Básico | |
Azadas Active | Variante | Variante | Variante | Variante | |
Tripuntal (3r punto) | Cat.II / Cat.III | Cat.II / Cat.III | Cat.II / Cat.III | Cat.II / Cat.III | |
Tripuntal (brazos) | Cat.II / Cat.III-N / Cat.III | Cat.II / Cat.III-N / Cat.III | Cat.II / Cat.III-N / Cat.III | Cat.II / Cat.III-N / Cat.III | |
Ajuste profundidad | Manual | Manual | Manual | Manual | |
Barra niveladora | Variante | Variante | Variante | Variante | |
Borra huellas | Variante | Variante | Variante | Variante | |
Rodillos | Jaula (ø 550mm), Packer (ø 575mm), Actiline (ø 550mm), Cracker (ø 550mm), Actipack (ø 560mm) | Jaula (ø 550mm), Packer (ø 575mm), Actiline (ø 550mm), Cracker (ø 550mm), Actipack (ø 560mm) | Jaula (ø 550mm), Packer (ø 575mm), Actiline (ø 550mm), Cracker (ø 550mm), Actipack (ø 560mm) | Jaula (ø 550mm), Packer (ø 575mm), Actiline (ø 550mm), Cracker (ø 550mm), Actipack (ø 560mm) | |
Preparada para sembradora | Variante | Variante | Variante | Variante | |
Luces circulación | Variante | Variante | Variante | Variante | |
Peso (kg)* | 1.900 | 2.080 | 2.290 | 2.560 | |
Potencia mín. (cv) | 100 | 100 | 100 | 100 | |
Potencia máx (cv) | 250 | 250 | 250 | 250 |
* Peso aproximado con barra niveladora + cardan + Packer ⌀ 575mm.
Características técnicas
Características técnicas
Descargar catálogoModelo |
Ancho de trabajo (m) |
Nº de rotores / azadas |
Peso* (kg) |
Potencia mín / max (cv) |
S series |
3.0 |
12/24 |
1.900 |
100/250 |
S series |
3.5 |
14/28 |
2.080 |
100/250 |
S series |
4.0 |
16/32 |
2.290 |
100/250 |
S series |
4.5 |
18/36 |
2.560 |
100/250 |
* Peso aproximado con barra niveladora + cardan + Packer ⌀ 575mm
* Peso aproximado con barra niveladora + cardan + Packer ⌀ 575mm.
