Kverneland Qualidisc 21000 T
Cultivo eficaz del suelo con gran capacidad y rendimiento

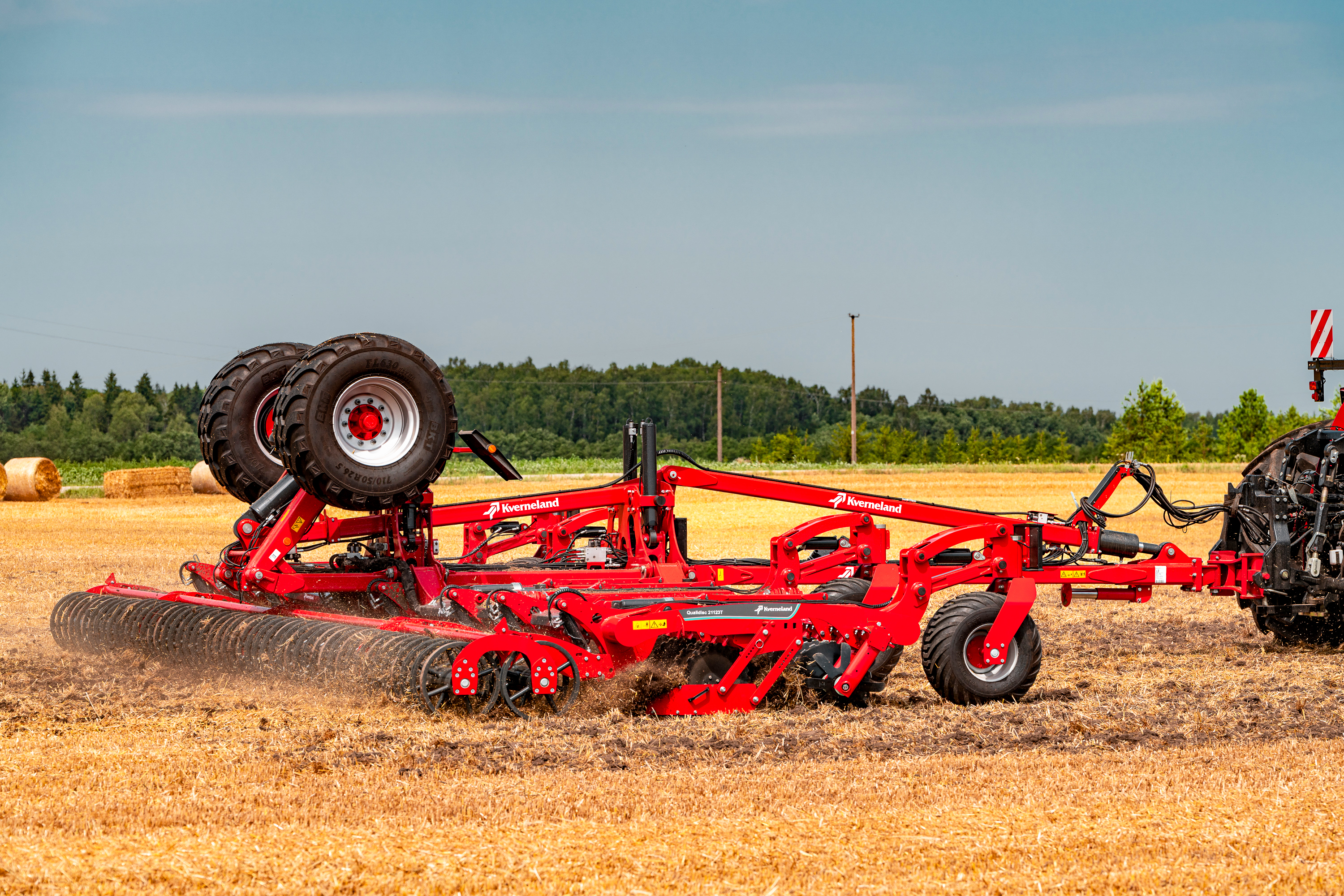

Centrándose en la agricultura sostenible y de precisión, Kverneland ha desarrollado la grada rápida remolcada, Qualidisc 21000T, con un ancho de trabajo de 12,25 m. La Qualidisc 21000T se adapta perfectamente a los sistemas de Agricultura de Tráfico Controlado. La gama de operaciones es adaptable: cultivo superficial y profundo (de 3 a 15 cm), así como preparación del lecho de siembra después del arado.
Destacado
Gran rendimiento a alta velocidad Tráfico controlado Sistema de adaptación al contorno del terreno - Ground Contour System Gran comodidad con ajuste sencillo de la profundidad Larga vida útil y mantenimiento reducidoDescripción

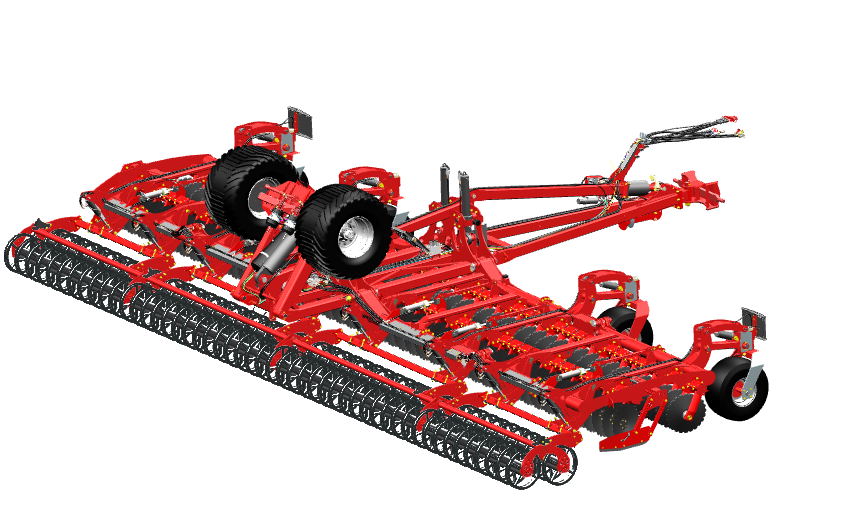

Los Qualidisc 21000T están fabricados en cuatro segmentos de chasis suspendidos de forma independiente. La presión sobre cada segmento puede ajustarse par a par mediante el sistema de seguimiento del terreno para garantizar una presión constante sobre el suelo. Por su exclusivo seguimiento del terreno, los Qualidisc 21000T deja una superficie perfectamente uniforme. Los discos cónicos (Ø 600 mm) son los mismos que en los modelos de la serie Qualidisc Pro, lo que garantiza un corte completo y también un excelente rendimiento para la incorporación de cultivos intermedios. La máquina funciona a velocidades de hasta 20 km/h, manteniendo un corte completo a una profundidad de trabajo constante en todas las condiciones del suelo.
Características
El chasis del Qualidisc 21000 T es extremadamente robusto y resistente. El diseño se ha optimizado mediante cálculo FEM (Calculo de resistencia de elementos finitos) para ofrecer fiabilidad y una larga vida útil. El chasis está configurado en 4 secciones independientes con 4 ruedas delanteras de gran tamaño 400/60-15,5. Así, se garantiza el seguimiento constante del terreno en todo el ancho de trabajo, incluso a poca profundidad.
Sistema de contorno del suelo “Ground Contour System”
La presión en las 4 secciones se ajusta de forma emparejada mediante el sistema Ground Contour para lograr una presión constante en cada sección. Dos manómetros controlan el par de secciones interior y exterior. El Qualidisc 21000 T destaca por una estabilidad a alta velocidad sin efectos de salto pues el peso está bien equilibrado y además, la distancia de las ruedas de control delanteras y el rodillo trasero está bien proporcionada. El elevado despeje del chasis garantiza una labor sin bloqueos incluso en caso de grandes cantidades de residuos como paja de maíz.
Gestión de cabeceras
El giro en cabecera es fácil y puede ser cerrado. El implemento gira sobre las ruedas de control delanteras y el rodillo trasero. Las cuatro ruedas delanteras son muy hábiles y pueden maniobrar sobre su eje hasta 360°, lo que permite giros cerrados a pesar del gran ancho de trabajo.
Los discos agresivos y el peso considerable (hasta 150 kg/disco) de los Qualidisc 21000 T garantizan una excelente calidad de trabajo incluso en condiciones de suelo seco. La horizontal del suelo queda completamente cortado, el rastrojo partido y correctamente mezclados en la superficie favoreciendo así la germinación y nacencia de las malas hierbas y de la rizio.
El gran diámetro del disco de Ø600mm consigue resultados de trabajo de alta calidad con profundidades fiables desde 2cm hasta 15cm y permite trabajar también con grandes volúmenes de tierra y residuos (p.ej. maíz).
Discos de larga duración con ángulo de corte constante y estable ante el desgaste.
Los discos cónicos son de 6mm de espesor y Ø 600mm. Son los mismos que en el Qualidisc Pro y garantizan el ángulo de corte constante, independientemente de la profundidad y del diámetro o desgaste del disco.
Los discos reciben un temple o tratamiento térmico especial para conseguir mayor durabilidad y resistencia con una dureza tan alta como 55-58 HRC. De este modo se aumenta la longevidad de la máquina y se reducen los costes de mantenimiento.
Discos con dentados básicos y maxi
Como alternativa a los discos de dentado básico, Kverneland propone discos con grandes muescas (maxidentados) para mejorar la rotación en suelos blandos y también consiguen mejor autolimpieza del disco cuando el suelo contiene más de un 20% de arcilla. Las pequeñas muescas intercaladas, de los discos maxidentados, mantienen la muy buena calidad de corte. También es posible combinar discos básicos en la parte delantera y discos maxidentados en la parte trasera.
El ajuste de una máquina debe ser rápido y sencillo, especialmente cuando cambian las condiciones de trabajo. Los campos pueden variar debido al diferente tipo de suelo, humedad, compactación o circulación de maquinaria del campo, etc.
El ajuste de la profundidad de trabajo en los Qualidisc T de 12,25m se realiza fácilmente. El pre ajuste de la profundidad de trabajo se fija en sólo dos escalas. Una está instalada en la rueda de control y la segunda en el rodillo trasero, ambas directamente en el lado izquierdo de la máquina, lado por el que el conductor sale de la cabina del tractor. Las ruedas de control y el rodillo trasero se ajustan por separado para mantener el equilibrio entre las dos filas de discos. El ajuste de profundidad se dirige hidráulicamente desde la cabina. De este modo, la profundidad de trabajo puede modificarse en pocos segundos sobre la marcha, incluso si el conductor no es experto.
La conexión del Qualidisc 21000 T al tractor también es sencilla. Para el sistema hidráulico, se necesita una toma de doble efecto para las ruedas de circulación. Otra toma de doble efecto, o alternativamente un sistema load sensing, para dirigir el proceso de plegado, la elevación de cabeceras y el ajuste de la presión responsable del perfecto seguimiento del contorno del terreno.
Control de tráfico agrícola
La agricultura de tráfico controlado (CTF) es un sistema de gestión para proteger el suelo contra los daños causados por el paso o repetido de maquinaria más o menos pesada.
En él, todas las cargas de maquinaria se confinan y alinean en la menor superficie posible de carriles de tráfico permanentes de circulación preferente que se mantienen exactamente en el mismo lugar a lo largo de los años. En algunas explotaciones, incluso se asfaltan.
El principal objetivo de la Agricultura de Tráfico Controlado es mejorar la salud del suelo como requisito previo para salvar el establecimiento de los cultivos y los rendimientos. Un suelo sano se caracteriza por una porosidad estable con más espacio para el agua y el aire. Mejorar la infiltración del agua reduce la erosión del suelo y aumenta la disponibilidad de agua para el cultivo, mientras que la capacidad de drenaje evita el encharcamiento. Todo ello salvaguardará el suministro de nutrientes a las plantas, lo que se traducirá en un fuerte enraizamiento de los cultivos y en el desarrollo de las plantas para obtener cosechas seguras.
Además, la CTF amplía el plazo de las operaciones agrícolas, ya que las vías permanentes permiten el acceso al campo incluso cuando las condiciones no son perfectas. Además, la reducción del consumo de combustible y de la potencia requerida por el tractor aumenta la eficiencia y la sostenibilidad.
- Cada disco se sujeta al brazo mediante un gran cojinete de doble pista de bolas de 35mm de eje y sellado por 5 labios.
- Permite absorber cargas de envergadura, en dirección radial y axial.
- En el lado del brazo la protección es aún mayor. Además de los 5 labios de sellado, existe un sistema de protección de la junta del cojinete.
- En el lado opuesto se instala una arandela de protección. La calidad del rodamiento y de los materiales usados permiten dar garantías suficientes de robustez al conjunto.
- El buje del disco se sujeta al brazo mediante un tornillo y unas arandelas especiales que evitan que se afloje. El tornillo queda protegido por su posición interior en el brazo.
Rodillos traseros
Según las especificaciones del suelo, la consolidación requerida, la mezcla del suelo y la paja, la superficie del suelo solicitada y la capacidad de elevación disponible, Kverneland ofrece una selección de rodillos traseros.
-
Actipack Ø 560mm - 205kg/m
Para condiciones de suelo medias a pesadas.
También para condiciones húmedas, pedregosas y pegajosas gracias a los patines y cuchillas independientes.
Desterronado y consolidación muy firme del suelo.
-
Actipress Twin Ø 560mm
Peso sin tierra: 220kg/m
Peso con tierra: 250 kg/m
Perfil en U con gran capacidad de carga/rodadura en suelos ligeros.
Desterronado también en condiciones pesadas.
Consolidación alta y homogénea.
Características técnicas
Características técnicas
Descargar catálogoModelo | Qualidisc 21123T | |
---|---|---|
Chasis | Remolcado (4 secciones) | |
Ancho de trabajo (m) | 12,25 | |
Ancho de circulación (m) | 2,95 (versión homologada) | |
Despeje bajo chasis (mm) | 810 | |
Distancia entre secciones (mm) | 900 | |
Sistema seguimiento terreno | Básico | |
Nª discos | 98 | |
Diámetro del disco - Dureza | 600×6mm - 215kg/mm2 | |
Distancia entre discos (mm) - 2 secciones de discos | 125 | |
Profundidad de trabajo (cm) | 3-15 | |
Ajuste de profundidad | Hidráulico con espaciadores | |
Enganche | Barra Cat. IV, Anillo ⌀50mm (sólo con tiro extendido) | |
Par de discos de estrella | Variante | |
Rodillos | Actipack (ø 560mm), Actipress Twin (ø 560mm) | |
Ruedas de circulación | 560/60R 22,5 (Homolog.UE) / 710/50R26.5 (No Homolog.) | |
Ruedas de control | 4×400/60-15,5 | |
Chasis | Tubo Ø180x8mm y Ø150x150x10 (sección central) | |
Nº tomas hidr.Dbl. Efecto | 2 válvulas de doble efecto + LS o 1 adicional para GCS | |
Freno | Neumático (Homolog.UE) / Hidráulico (No Homolog.) | |
Peso con Rod.Actipack (kg) | 14.600 | |
Peso con Rod.Actipress Twin (kg) | 14.800 | |
Potencia mín. (cv) | 400 | |
Potencia máx. (cv) | 650 |
Características técnicas
Características técnicas
Descargar catálogoModelo |
Qualidisc 21123 T |
Chasis |
Remolcado (4 secciones) |
Ancho trabajo / circulación (m) |
12,25 / 2,95 (versión homologada) |
Despeje bajo chasis (mm) |
810 |
Distancia entre secciones (mm) |
900 |
Sistema seguimiento terreno |
Básico |
Nº de discos |
98 |
Discos diámetro x espesor - resistencia |
600×6mm - 215kg/mm2 |
Distancia entre discos (mm) - 2 secciones de discos |
125 |
Profundidad máxima (cm) |
3-15 |
Ajuste profundidad |
Hidráulico con espaciadores |
Enganche |
Barra Cat. IV, Anillo ⌀50mm (sólo con tiro extendido) |
Par de discos margarita |
Variante |
Rodillos |
Actipack (ø 560mm), Actipress único (ø 560mm), Actipress Twin (ø 560mm) |
Ruedas de circulación |
560/60R 22,5 (homologación carretera UE) o 710/50R26.5 |
Ruedas de control |
4×400/60-15,5 |
Chasis (mm) |
Tubo Ø180x8mm y Ø150x150x10 (sección central) |
Nº tomas hidr.Dbl. Efecto |
2 válvulas de doble efecto + LS o 1 adicional para GCS |
Frenos |
Neumático / Hidráulico (Sin homologación UE-Type ni ITV en Ñ) |
Peso con Rod.Actipack (kg) |
14.600 |
Peso con Rod.Actipress Twin (kg) |
14.800 |
Potencia mín. (cv) |
400 |
Potencia máx. (cv) |
650 |
